防爆拖令|防爆移动供电系统

一、产品介绍:

SDTFB防爆移动供电系统由轨道、防爆设计的携缆台车、圆形或扁形软电缆及悬吊、固定防爆配件等组成,可以携带除电缆以外的水、气、油管以及其它悬挂负载。目前已被广泛地应用于化工、机械电子、军工等行业。

优点及特点:

※ 精确可靠的移动电缆供电

※ 适合多条电缆同时提供动力和信号传输

※ 携缆移动台车采用了聚氨酯轴承行走,以防止运行过程中摩擦起火

※ 长距离输电可达400米

※ 其他相应配件采用了防爆措施设计

※ 系统整体进行接地,消除静电

※ 供电安全可靠

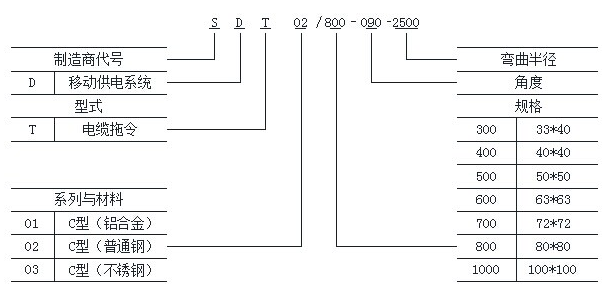

二、型号规格:

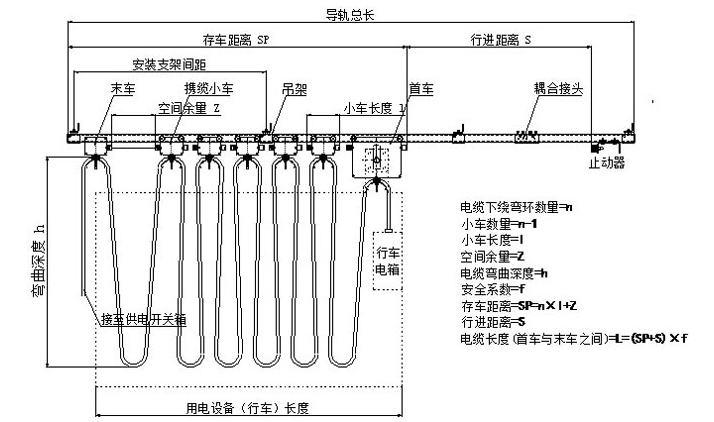

安装图例

三、  应用举例:

已知一台双梁起重机小车移动供电设备的实际运行长度为42米,移动设备的耗电总功率为55KW,供电制式为三相四线制,试求电缆移动轨道的配置和相应用电器材的配置。

根据行车的吨位及电机功率,确定轨道选型为SDT02/500,携缆台车选型为SDT02/504,得:轨道、耦合接头、吊架、携缆首车、携缆中间车、携缆尾与、牵引器以及电缆、钢丝绳截面等配置(见表:1)。

表1:

序号    产品名称    型号规格      适配数量      单位               备注

  1           轨道      SDT02/501  42                米    添加5%积放存车距离

  2        耦合接头       SDT02/502  6                件   轨道选标准长度为6米/根

  3           吊架     SDT02/503         21                件   吊点距离为2米/点

  4        首端台车      SDT02/504.1  1                只   每条线1只

  5        中间台车      SDT02/504.2 12                只   台车间距为3米/只

  6     尾端电缆夹     SDT02/504.3  1                每条线1件

  7    首端止动器    SDT02/505          1                每条线1件

  8        牵引器    SDT02/506           1                件    每条线1件

  9         电缆   SDT02/507    65+6        米    添加5%的电缆下挠长度

10     牵引钢丝绳   SDT02/508          50                轨道长度的1.2倍

订货须知

1.轨道长度确定

根据小车实际运行距离由用户统计确定,另再加存放携缆台车的距离,(即存车库)。

1.电缆长度确定

选用轨道总长+至用电器及接线箱所必须的长度+10%。电缆规格查阅我公司扁平电缆说明书,根据电缆宽度确定电缆台车压线块的长度。

1.台车数量确定

   根据上述配置表结合用户实际允许的电缆下垂空间增减电缆台车的数量。

1.根据配置填写好产品代号、数量和单位。

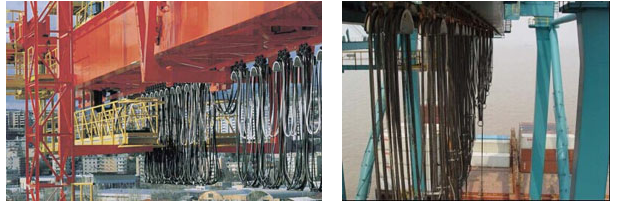

四、应用场合:
