电缆拖令|SDT型系列电缆拖令系统

一、产品介绍:

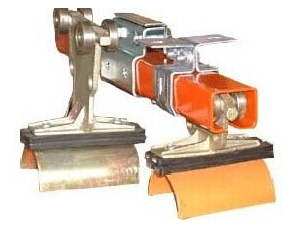

SDT系列电缆拖令系统由轨道、携缆台车、圆形或扁形软电缆及悬吊、固定配件等组成,系统的组态灵活,配置相应的直线段、弯弧段和相应的道岔转换装置,可以组成不同用途的生产工艺悬挂线,他不仅作为移动供电,而且可以携带除电缆以外的水、气、油管以及其它悬挂负载。目前已被广泛地应用于车辆制造、机械电子、轻工等行业的装配与工件转移系统中。

优点及特点:

※ 精确可靠的移动电缆供电

※ 适合多条电缆同时提供动力和信号传输

※ 结构紧凑简洁

※ 可长距离输电

※ 适合于室内外使用

※ 易于安装、便于维护

※ 供电安全可靠

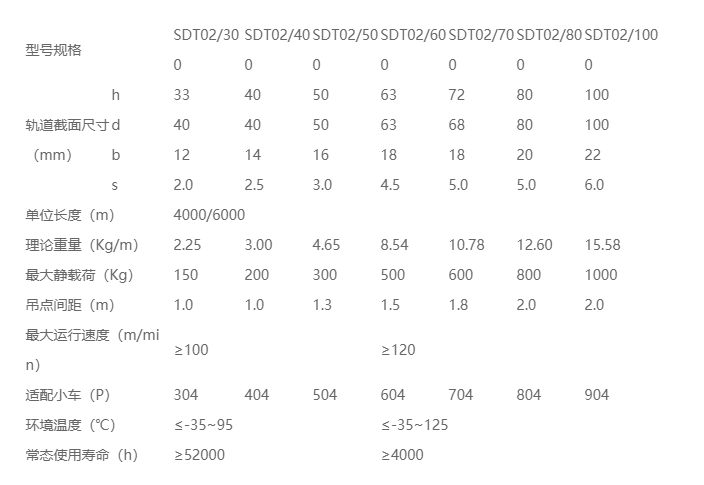

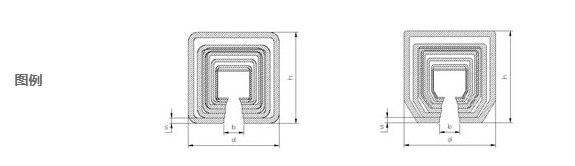

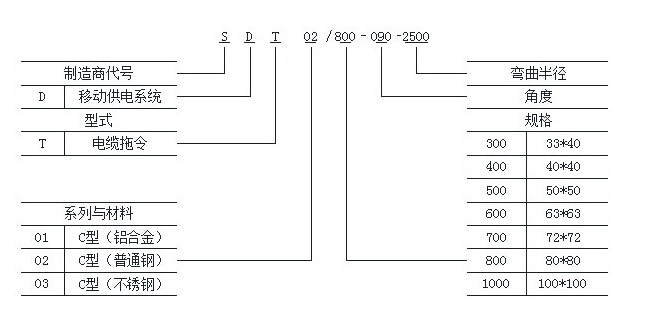

二、型号规格:

三、 应用举例:

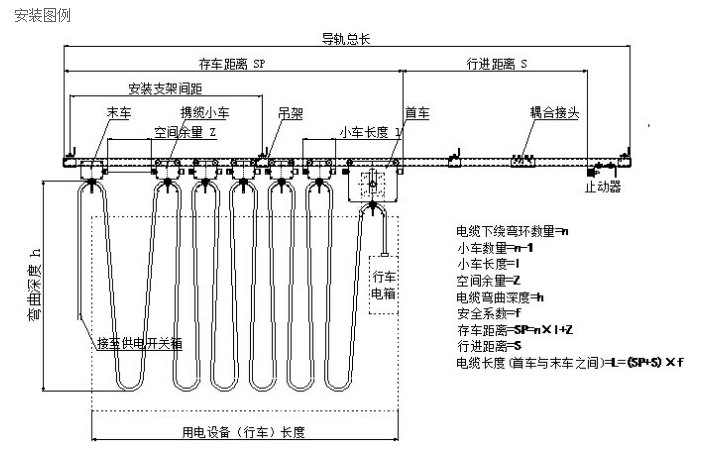

已知一台双梁起重机小车移动供电设备的实际运行长度为42米,移动设备的耗电总功率为55KW,供电制式为三相四线制,试求电缆移动轨道的配置和相应用电器材的配置。

根据行车的吨位及电机功率,确定轨道选型为SDT02/500,携缆台车选型为SDT02/504,得:轨道、耦合接头、吊架、携缆首车、携缆中间车、携缆尾与、牵引器以及电缆、钢丝绳截面等配置(见表:1)。

表1:

序号      产品名称           型号规格           适配数量           单位                  备注

  1            轨道             SDT02/501               42                  米          添加5%积放存车距离

  2         耦合接头         SDT02/502               6                   件          轨道选标准长度为6米/根

  3            吊架             SDT02/503              21                  件          吊点距离为2米/点

  4         首端台车        SDT02/504.1             1                   只          每条线1只

  5         中间台车        SDT02/504.2             12                 只          台车间距为3米/只

  6       尾端电缆夹      SDT02/504.3              1                  件           每条线1件

  7       首端止动器       SDT02/505                1                  件           每条线1件

  8          牵引器           SDT02/506                1                  件           每条线1件

  9           电缆              SDT02/507             65+6              米           添加5%的电缆下挠长度

 10      牵引钢丝绳       SDT02/508              50                 米           轨道长度的1.2倍

订货须知

1.轨道长度确定

根据小车实际运行距离由用户统计确定,另再加存放携缆台车的距离,(即存车库)。

1.电缆长度确定

选用轨道总长+至用电器及接线箱所必须的长度+10%。电缆规格查阅我公司扁平电缆说明书,根据电缆宽度确定电缆台车压线块的长度。

1.台车数量确定

   根据上述配置表结合用户实际允许的电缆下垂空间增减电缆台车的数量。

1.根据配置填写好产品代号、数量和单位。

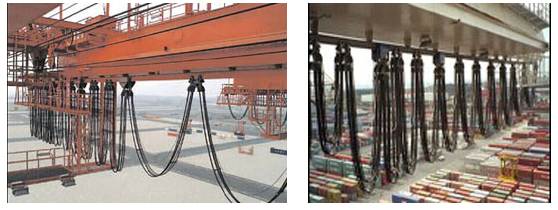

四、  应用场合:
