CH系列分为CH-I、CH-II、CH-III三种型号，用于小车电缆传导装置适用于5T-75T电动桥式起重机及龙门吊装卸桥。

      CH系列电缆传导滑车不论结构，性能，维修，安装等方面均具有国内独创的优点和特点。要提高起重机小车馈电性能，CH系列电缆传导滑车是你最好的选择。

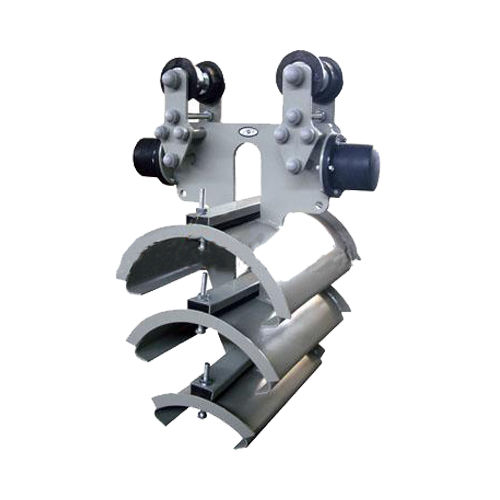

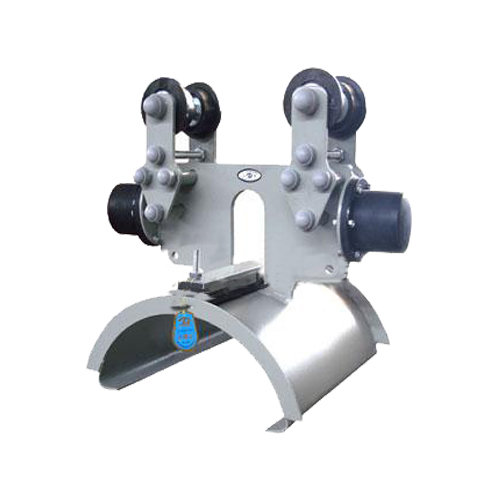

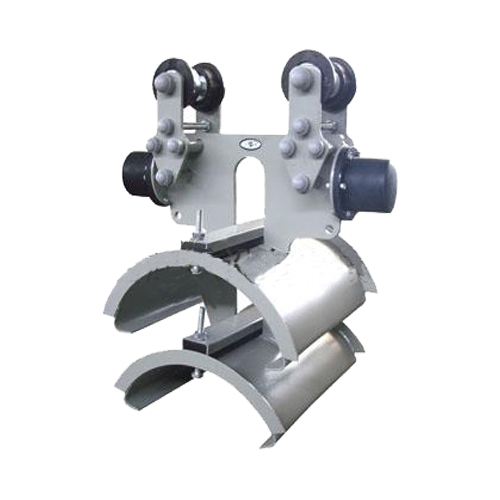

      CH系列电缆传导滑车，由首端装置，中间滑车及终端装置三个部分组成。首端装置固定于小车导缆装置上，每台起重一个，随小车一起往返运行，并把传导电缆引入小车接线箱内中间滑车悬挂传导电缆在导轨上，靠曳引绳曳引，带动传导电缆，两端部装有橡皮撞块作缓冲碰撞作用，随起重机跨度不同而定只数，终端装置固定于导轨终端，使小车传导电缆经比与走台接线箱连接，每台起重机一个。

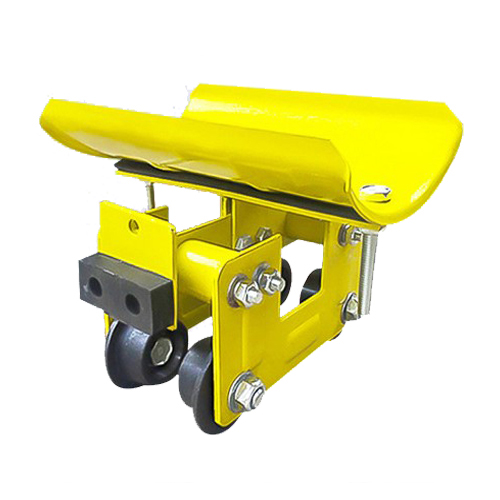

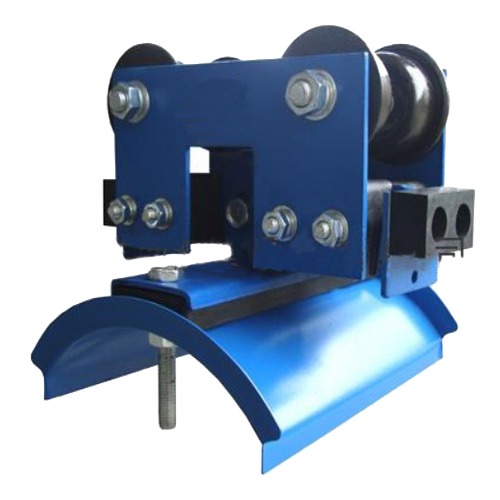

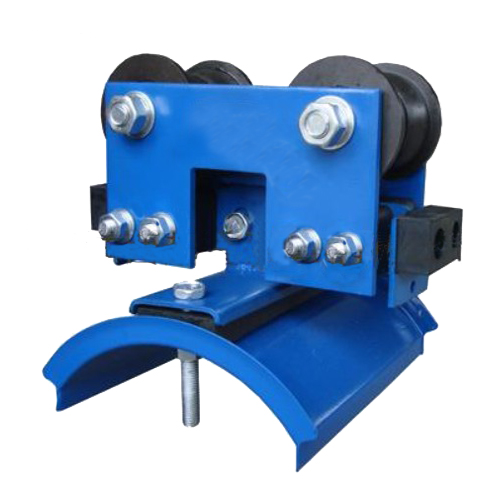

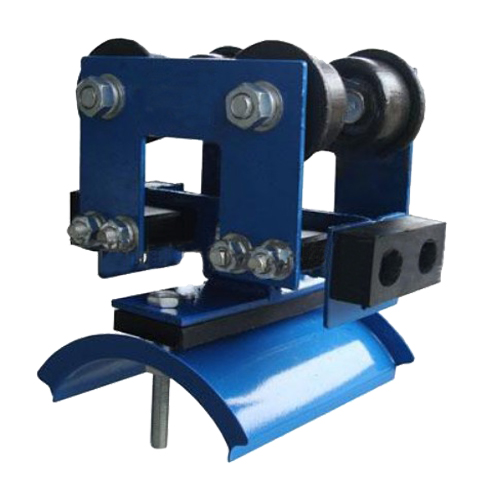

工字钢电缆滑车系列是为起重机小车供电的一种导电形式，它由行走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现电缆供电目的。每类按托板层数分为单层、双层、三层，每类中有三种形式，首端为电缆牵引车，终端为固定挂线架，中间为电缆滑车

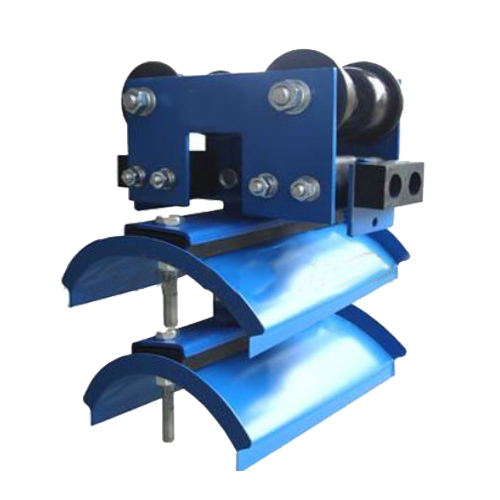

HC系列电缆滑车分为中载荷型、重载荷型、和轻载荷型，因此滑车走轮为Ф80、Ф63、Ф50的三种，承载能力≤50∽150kg，每类按托板层数分为单层、双层、三层，每类中有三种形式，首端为电缆牵引车，终端为固定挂线架，中间为电缆滑车（见下图）

CH-I型电缆传导滑车主要用于5-10吨电动双梁桥式起重机小车的馈电

CH-II型电缆传导滑车主要用于15吨以上双钩及抓斗和门式起重机小车的馈电。

CH-III型电缆传导滑车主要用于100吨以上电动双梁桥式起重机小车的馈电。

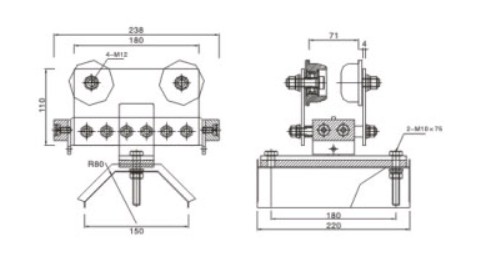

CH-I CH-II CH-III 电缆传导滑车主要技术性能

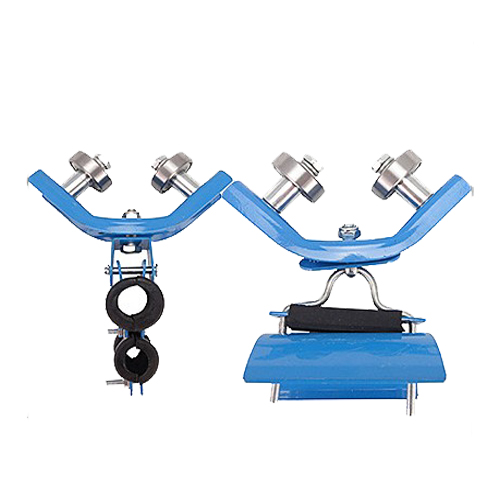

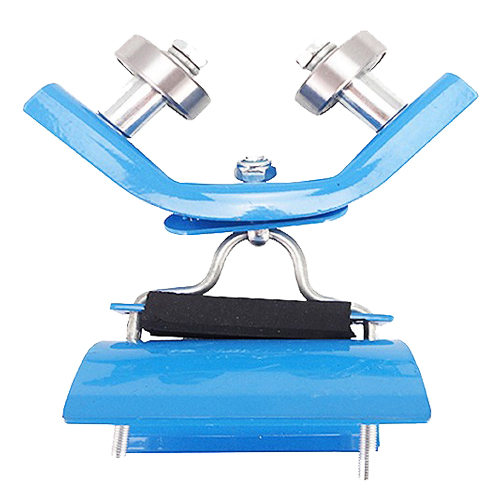

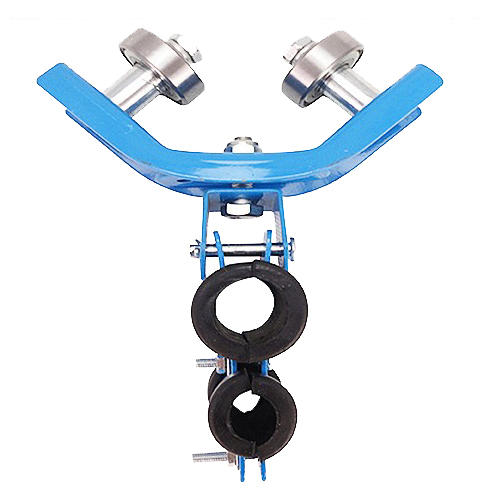

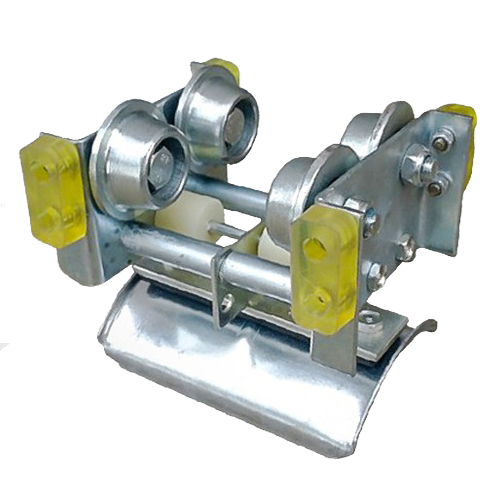

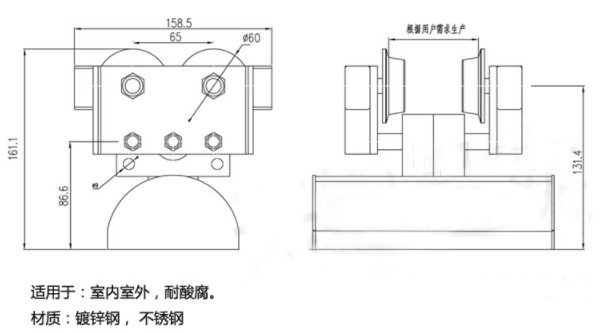

不锈钢工字钢电缆滑车

1.采用优质轴承，行走轮为高强度钢轮/聚氨酯轮

2.结构优化简单轻巧，并具有强度高不变形等优点

3.解决传统滑车行走过程中脱轨，变形等问题

4.配件齐全，更换配件成本低

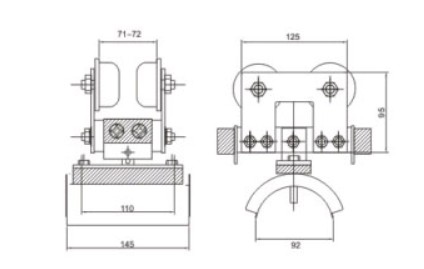

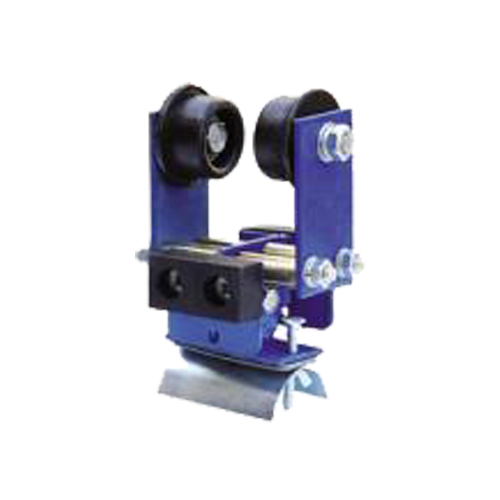

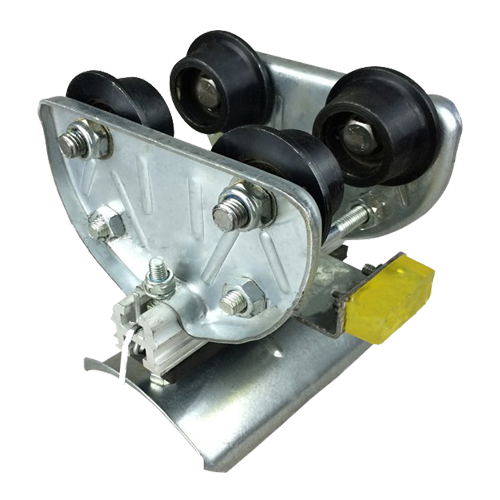

CH-I/II 工字钢电缆滑车（铝横梁-航空铝材）

◆适合各种工字钢，夹电缆（气管） 最大宽度110-180mm,最大承重50KG/个，板材冲压成型，外表镀锌，室内外均可使用，铸铁轮耐磨耐用性高。
